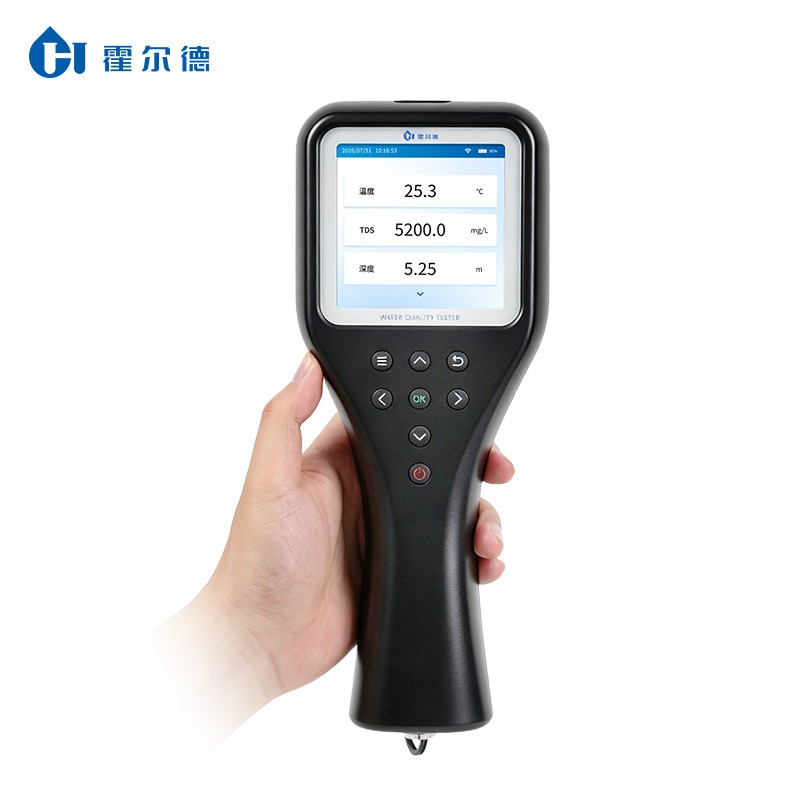

霍爾德電子 HD-DSX 手持式多參數水質分析儀為一體化手持成型結構，整機分為操作顯示區、手持握持區、底部接口區三大核心模塊，搭配配套傳感電極與收納配件。清晰了解整機內部與外部結構布局，能幫助操作人員規范插拔配件、做好日常防護，減少接口損壞、識別異常等問題。本文從外部可視結構、內部核心組件、電極傳感配套、全套收納配件逐層拆解，同步對比某簡易手持設備結構設計短板，直觀展現機型結構設計優勢。

一、整機外部分層結構拆解

整機采用人體工學一體注塑外殼，分為上部顯示操作段、中部防滑手持柄、底部雙接口端三段式結構，重量輕便，長時間戶外握持不易打滑。

1.1 上部顯示操作區

最頂端搭載 4 寸高清彩色液晶屏，屏幕四周做防水密封膠圈處理，強光、陰天、室內都可清晰查看水質參數。屏幕下方整齊排布八顆獨立實體按鍵，分區布局互不干擾，佩戴勞保手套也能精準按壓，無復合多功能按鍵，降低野外誤操作概率。

屏幕右上角常駐狀態欄，同步展示北斗開關、WiFi 連接、藍牙配對、剩余電量四項狀態，無需進入子菜單即可快速查看設備運行狀態。

1.2 中部人體工學握持區

手柄做收窄弧形防滑設計，表面啞光防滑紋路，搭配可拆卸收緊式腕帶，戶外巡檢可懸掛手腕防止跌落。機身內部夾層設置大容量鋰電池倉，夾層做隔水隔斷處理，即使接口少量濺水也不會滲入電池區域，提升戶外使用安全性。

機身側邊預留散熱微孔，平衡設備長時間連續工作產生的熱量，避免高溫影響屏幕顯示與內部電路穩定性。

1.3 底部雙密封接口區

設備底端設置兩組獨立密封接口，為整機防護核心結構：

1. 磁吸充電數據接口：內嵌防水磁吸觸點，無外露金屬插孔，充電、數據導出二合一，反復插拔不會出現插孔松動、進水氧化問題；

2. 推拉自鎖傳感器航空插頭：帶防呆卡扣結構，對準旋轉即可鎖緊，插接后整機達成 IP67 完整防護，泥沙、雨水無法進入內部信號電路。

兩個接口分區獨立密封，單一接口受潮不會影響另一組功能正常使用。某普通設備僅單一通用 USB 接口，防水結構薄弱，野外極易出現接觸故障。

二、主機內部核心組件拆解

拆開防水外殼后，內部電路分層隔離布局，各功能模塊獨立分區，減少信號互相干擾，維修更換可單獨拆分模塊，無需更換整塊主板。

2.1 主控處理模塊

整機核心信號主板，集成電極識別芯片、溫壓補償運算芯片、數據存儲芯片三大單元。接入數字電極后，主板自動讀取電極型號、量程參數，實時完成溫度、氣壓數值補償運算，同步存儲每條帶北斗坐標的檢測記錄。主板預留 WIFI、藍牙信號天線，內置定位模組，所有無線組件集成一體，信號接收穩定。

2.2 大容量鋰電供電模塊

獨立密封電池倉搭載大容量鋰電池，搭配智能電源管理芯片，自動管控休眠、定時關機、低電量提醒功能。電池倉設置隔水橡膠圍邊，與信號主板完全分隔，杜絕水漬腐蝕電池引發的短路風險。磁吸觸點直接對接電池供電線路，減少中間轉接線路損耗，延長續航時長。

2.3 存儲與無線傳輸組件

板載本地存儲芯片，可容納海量檢測記錄，搭配獨立 WiFi 天線、藍牙發射模塊，分別對應系統遠程升級、現場打印功能。北斗定位模組單獨隔離安置，不受電極信號、無線信號干擾，戶外開闊環境快速鎖定采樣坐標，保證每條數據點位完整可追溯。

2.4 屏幕與按鍵控制板

獨立按鍵控制小板，每顆按鍵對應單獨觸點線路，單顆按鍵故障不會造成全部按鍵失靈，維修僅需更換單塊小板。屏幕采用全貼合密封工藝，內置背光調節驅動，多檔位亮度自由切換，適配不同光照監測環境。

三、傳感電極配套結構拆解

電極通過 5 米標準線纜連接底部航空插頭，整套傳感組件分為線纜段、電極接頭段、檢測探頭段三部分，可單獨拆分更換，無需整體替換。

3.1 傳感線纜結構

線纜外層耐磨防水橡膠護套，內部多股屏蔽信號線，隔絕水體雜波干擾，保障讀數穩定。兩端分別配備航空公頭、電極連接頭，線纜可按需加長定制，破損后單獨更換，不用同步更換整套電極。

3.2 電極連接接頭

電極尾部采用標準對接卡扣，拆裝便捷，不同指標電極接頭通用，設備自動識別無需區分接口。接頭內置防水墊圈，長期水下采樣不會滲水腐蝕內部線路。

3.3 各類檢測探頭內部結構

不同檢測電極采用對應傳感核心結構：

1. 光學類探頭（溶解氧、葉綠素、藍綠藻、水中油）：內置熒光感應膜、光學透鏡，外層耐磨防護殼，抗泥沙刮擦；

2. 離子選擇電極（氨氮、硝酸鹽、氟離子等）：內置高選擇性感應膜，搭配溫度測溫芯體，同步讀取水體溫度完成補償；

3. 電導率、溫深鹽一體化探頭：集成石墨電導電極、壓力水深傳感器、鉑電阻測溫元件，一支探頭同步輸出多組參數；

4. pH、ORP 玻璃電極：加厚玻璃感應泡，耐酸堿腐蝕，適配工業廢水復雜水體檢測。

四、全套配套收納配件結構拆解

原廠配套防水附件箱為分層隔斷結構，和主機結構配套，轉運時有效緩沖減震。

1. 主機收納隔層：定制泡沫凹槽，完整貼合整機外形，固定機身防止顛簸磕碰；

2. 電極分區隔槽：獨立卡槽分類放置不同傳感探頭，避免探頭互相摩擦刮花感應膜；

3. 耗材儲物倉：獨立密封小格存放標準緩沖液、無塵擦拭紙、密封圈、備用線纜；

4. 選配配件倉位：預留空間放置藍牙便攜打印機、國際轉換插頭，整套設備可統一收納轉運。

五、整機結構設計核心優勢對比

1. 雙獨立密封接口：磁吸 + 航空插頭分開布局，單一接口受潮不影響整機；某一體式設備僅單接口，進水后充電、數據、電極全部失效；

2. 模塊化內部分區：主板、電池、無線組件分層隔離，維修可單獨更換模塊；一體化整機故障需整塊主板更換，運維成本更高；

3. 分體式電極結構：線纜、探頭、接頭均可單獨替換；綁定式電極一處損壞整套報廢；

4. 人體工學手持結構：弧形手柄 + 腕帶適配全天外勤；直板機身無防滑設計，手持易滑落；

5. 全密封屏幕按鍵：屏幕與按鍵雙層防水膠圈；簡易設備僅表層防水，長期水汽滲入出現按鍵失靈。

六、基于結構的日常養護要點

1. 底部雙接口每次使用完畢用干布擦拭水漬、泥沙，定期更換密封圈，維持 IP67 防護；

2. 電極探頭收納前套保濕保護套，避免光學膜、玻璃感應泡長期干放老化；

3. 收納箱泡沫保持干燥，定期更換箱內干燥劑，防止箱內凝水腐蝕主機；

4. 避免硬物磕碰屏幕與電極探頭，光學透鏡、玻璃泡劃傷會直接影響檢測精度；

5. 不要暴力旋轉航空插頭，推拉鎖緊結構輕旋即可，防止卡扣斷裂破壞密封。
